Li-SOCl2 для нефтегазовой телеметрии при –40 °C

Автономные узлы нефтегазовой телеметрии годами контролируют давление, температуру, расход, вибрацию, состояние арматуры и другие параметры на удаленных объектах. Большую часть времени электроника находится в режиме ожидания, но при измерении, запуске модема и передаче данных возникает кратковременная высокая нагрузка. При –40 °C именно этот переход от микротокового сна к импульсу часто определяет надежность всей системы.

Литий-тионилхлоридные элементы Li-SOCl2 подходят для длительной автономной работы благодаря высокой удельной энергии, низкому саморазряду и широкому температурному диапазону. Однако отметка –55 °C в спецификации элемента не означает, что любой модем или привод гарантированно запустится при таком холоде. Для выбора необходимо совместно оценивать тип элемента, импульсный ток, напряжение отсечки, пассивацию, длительность хранения и тепловой режим корпуса. Обзор решений PKCELL для отрасли представлен на странице батарей для нефтегазового оборудования.

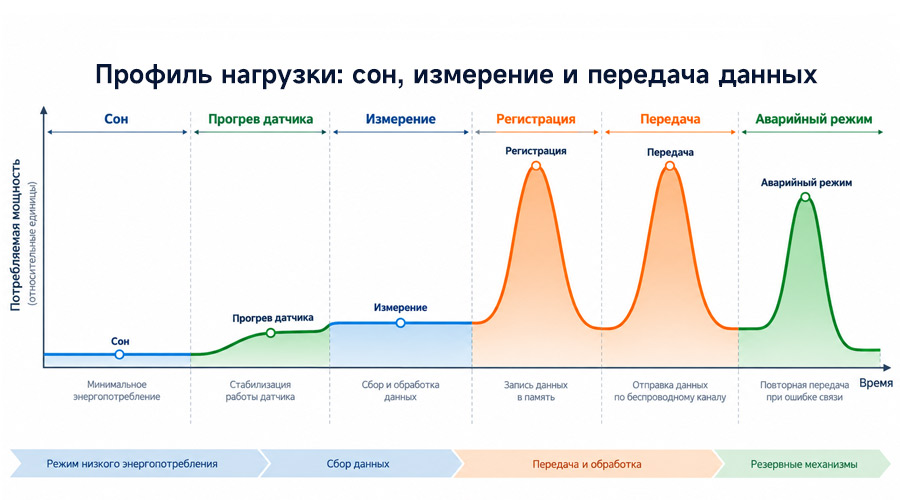

Какие нагрузки встречаются в нефтегазовой телеметрии?

Средний ток не отражает всей картины. Один терминал может месяцами потреблять микроамперы, а затем за несколько секунд активировать датчик, микроконтроллер, память и радио. Другой узел дополнительно управляет клапаном, реле или локальной сигнализацией.

Режим ожидания

В этот период энергию потребляют часы реального времени, схема контроля, память и токи утечки. Даже небольшая утечка на печатной плате или в защитной цепи становится заметной на горизонте нескольких лет.

Измерение и прогрев датчика

Преобразователи давления, расхода, газа или вибрации могут требовать стабилизации перед считыванием. В энергетический бюджет необходимо включать не только само измерение, но и время прогрева, опрос интерфейса и обработку данных.

Регистрация и передача данных

NB-IoT, LTE-M, GSM, LoRaWAN или спутниковый модем создают разные профили нагрузки. Поиск сети, регистрация, передача, подтверждение и повторные попытки должны измеряться отдельно. Слабое покрытие может увеличить как длительность активного режима, так и число повторов.

Аварийный сценарий

При выходе параметра за пределы нормы устройство часто передает чаще, включает дополнительные датчики или сохраняет расширенный журнал. Источник питания должен поддерживать не только штатный график, но и обоснованный резерв на аварийные события.

Что меняется при –40 °C?

Низкая температура замедляет электрохимические процессы и увеличивает внутреннее сопротивление. Под нагрузкой напряжение может снижаться сильнее, чем при комнатной температуре. Если минимальное напряжение пересекает порог отключения DC/DC-преобразователя или модема, устройство может перезагрузиться, даже если в элементе остается значительный запас энергии.

• Снижается доступная мощность: одинаковый импульс создает более глубокую просадку напряжения.
• Увеличивается роль сопротивления: контакты, провода, разъемы и защитные компоненты становятся частью импульсного расчета.
• Усложняется запуск после хранения: пассивация и холод могут проявиться одновременно.
• Меняется работа электроники: модем, датчик и преобразователь также имеют собственные температурные ограничения.
• Конденсация влияет на систему: температурные циклы могут вызвать влагу, коррозию и дополнительные токи утечки.

Почему Li-SOCl2 подходит для удаленных объектов?

Li-SOCl2 представляет собой первичную, то есть неперезаряжаемую, литиевую систему с номинальным напряжением 3,6 В. Ее сильная сторона заключается в сочетании большого энергетического запаса и низкого саморазряда. Это особенно важно на скважинах, трубопроводах, резервуарах, узлах учета и других объектах, где выезд для замены батареи стоит значительно дороже самого элемента.

В линейке Li-SOCl2 PKCELL доступны элементы разных типоразмеров, энергетические и мощностные исполнения, а также сборки с проводами, выводами и разъемами. Но химия не отменяет системного проектирования: емкость, импульс, температура, хранение, корпус и прошивка должны рассматриваться вместе.

Bobbin, Spiral или ER + HPC?

Для длительной малоточной работы изучите ER Energy Type. Если нагрузка требует большей мощности от самого элемента, сравните спиральные ER Power Type. Для устройств с длительным ожиданием и импульсной связью доступны решения Li-SOCl2 с HPC.

HPC выбирают не по названию радиостандарта, а по пиковому току, длительности импульса, минимальному напряжению, температуре, ESR, интервалу между передачами и времени восстановления заряда.

ER26500 или ER34615?

Для нефтегазовой телеметрии часто рассматривают типоразмеры C и D. Ниже приведены параметры стандартных энергетических элементов с продуктовых страниц PKCELL. Для конкретной партии, исполнения или сборки необходимо сверяться с актуальной спецификацией.

ER26500 8 500/9 000 мАч подходит, когда нужен баланс запаса энергии и размеров корпуса. ER34615 19 000 мАч рассматривают для более длительного интервала обслуживания или повышенного энергозапаса. Если модем создает тяжелый импульс, доступны сборки ER + HPC для IoT и телеметрии.

Пассивация: преимущество и инженерный риск

На литиевом аноде Li-SOCl2 естественным образом формируется защитный слой. Он ограничивает побочные реакции и способствует низкому саморазряду. После длительного хранения этот же слой может повысить начальное сопротивление и вызвать временную задержку напряжения при подаче нагрузки.

При комнатной температуре устройство может успешно стартовать, а на морозе тот же импульс способен опустить напряжение ниже порога отключения. Поэтому недостаточно измерить только напряжение холостого хода. Нужно регистрировать минимум напряжения под нагрузкой, время восстановления, последовательность повторных импульсов и первый запуск после хранения.

Как оценить срок службы системы?

Сначала определяют расход заряда по каждому режиму: сон, прогрев датчика, измерение, обработка, регистрация в сети, передача, прием, повторные попытки и аварийный цикл. Ток каждого режима умножают на его длительность и частоту.

Суточный расход = сон + измерения + обработка + связь + повторы + аварийный резерв.

Затем номинальную емкость корректируют с учетом температуры, нагрузки, напряжения отсечки, саморазряда, срока хранения, пассивации, разброса компонентов и проектного запаса. Полезно отдельно рассчитать штатный, холодный и аварийный сценарии.

1. Снимите профиль тока на реальном устройстве. Обычный мультиметр может не увидеть короткий пик модема.
2. Зафиксируйте минимальное напряжение. Сопоставьте его с порогами DC/DC-преобразователя, модема и микроконтроллера.
3. Повторите тест после хранения. Первый запуск важен для оценки влияния пассивации.
4. Проведите испытание при –40 °C. Охладиться должны батарея, сборка и само устройство, а не только окружающий воздух.
5. Проверьте слабую связь. Смоделируйте поиск сети, повторные передачи и аварийную частоту сообщений.

Что испытать при –40 °C до серийного запуска?

• первый запуск после заданного срока хранения;
• напряжение на клеммах батареи и непосредственно у модема;
• регистрацию в сети и передачу при слабом сигнале;
• серию импульсов без достаточного времени восстановления;
• аварийный режим с повышенной частотой сообщений;
• работу в начале и в расчетном конце срока службы;
• контакты, кабели, предохранители, диоды и разъемы;
• конденсацию после температурного цикла.

Если стандартный элемент не закрывает электрические или механические требования, PKCELL предлагает заказные первичные литиевые батарейные сборки с последовательной или параллельной конфигурацией, проводами, разъемами, выводами, маркировкой и импульсной поддержкой.

Безопасность и конструкция корпуса

Li-SOCl2 является неперезаряжаемой системой. Нельзя подключать такие элементы к зарядной цепи. Конструкция также должна исключать короткое замыкание, переполюсовку, недопустимый нагрев и механическое повреждение.

Нефтегазовое оборудование может предъявлять требования к взрывозащите, искробезопасности, герметизации, материалам и отраслевой документации. Соответствие готового устройства определяется всей системой, а не наличием отдельного сертификата на элемент. Перечень обязательных испытаний и документов должен быть согласован с ответственным инженером и органом сертификации целевого рынка.

Частые ошибки при выборе батареи

1. Выбирать только по емкости

Большая емкость не гарантирует, что источник удержит напряжение во время холодного запуска модема.

2. Переносить комнатные измерения на –40 °C

Сопротивление и просадка напряжения меняются с температурой. Необходим отдельный холодный тест.

3. Не учитывать пассивацию после хранения

Тест новой батареи сразу после производства не заменяет проверку первого запуска после реального периода хранения.

4. Использовать HPC без расчета

Слишком малый HPC не удержит напряжение, а неправильно рассчитанная подзарядка или утечка может изменить энергетический баланс.

5. Передавать поставщику только напряжение и емкость

Для инженерного подбора нужны профиль тока, температура, отсечка, импульс, связь, хранение и механические ограничения.

Данные для запроса цены и образцов

• назначение и место установки оборудования;
• номинальное напряжение и допустимый диапазон входа;
• ток сна, измерения, передачи и максимальный пик;
• длительность, частота и последовательность импульсов;
• тип модема, режим регистрации и сценарий повторов;
• рабочая температура и срок хранения до запуска;
• целевой срок службы и допустимый сервисный интервал;
• размер, вес, крепление, провод, разъем и полярность;
• количество образцов, годовой объем и страна поставки;
• требуемые транспортные и технические документы.

Часто задаваемые вопросы

Заключение

Надежная батарея для нефтегазовой телеметрии при –40 °C должна обеспечивать не только многолетний энергетический запас, но и достаточное напряжение во время самого тяжелого импульса. Bobbin-элементы оптимальны для малоточной работы, spiral-исполнения дают большую мощность, а ER + HPC помогает обслуживать короткие пики связи.

Сначала измерьте реальный профиль нагрузки и напряжение отсечки. Затем проверьте запуск после хранения, слабую сеть, аварийный режим и работу на холоде. Такой порядок позволяет выбрать батарею как часть системы, а не как отдельный компонент по емкости.
