Li-SOCl2 für Vibrationssensoren: FFT, Funk und Laufzeit

Drahtlose Vibrationssensoren überwachen Lager, Motoren, Pumpen, Lüfter und Getriebe oft an schwer zugänglichen Stellen. Sie schlafen lange, erfassen dann hochfrequente Messdaten, berechnen Kennwerte oder Spektren und übertragen Ergebnisse. Dieses wechselnde Lastprofil macht die Batterieauswahl anspruchsvoller als bei einem einfachen Temperatursensor.

Eine hohe Nennkapazität allein reicht nicht. Für eine zuverlässige Stromversorgung müssen Abtastrate, Messdauer, FFT-Verarbeitung, Alarmstrategie, Funkprotokoll, Temperatur und mechanische Belastung gemeinsam bewertet werden. Li-SOCl2-Batterien mit 3,6 V können eine gute Basis für lang laufende industrielle Sensorknoten sein, wenn die Zelle zum gemessenen Arbeitszyklus passt.

Warum Vibrationssensoren ein besonderes Lastprofil haben

Ein typischer drahtloser Sensorknoten arbeitet nicht mit konstantem Strom. Er durchläuft mehrere Zustände, deren Dauer und Leistungsbedarf stark voneinander abweichen. Erst die Summe dieser Zustände ergibt das Energiebudget.

Schlafmodus und Bereitschaft

Zwischen zwei Messungen bleiben Mikrocontroller, Zeitbasis, Sensor oder Funkmodul teilweise aktiv. Dieser Strom ist klein, wirkt aber über fast die gesamte Betriebsdauer. Auch Leckströme von Regler, Schutzbeschaltung, Kondensator und Leiterplatte gehören in die Bilanz.

Aufwachen und Sensorstabilisierung

Beim Aufwachen werden Takt, Speicher, analoges Frontend und Beschleunigungssensor aktiviert. Je nach Sensortyp ist vor der eigentlichen Erfassung eine Stabilisierungszeit erforderlich. Ein kurzer Startstrom kann höher sein als der spätere Messstrom.

Abtastung und Datenverarbeitung

Die Abtastrate muss zum überwachten Frequenzbereich passen. Höhere Abtastraten und längere Messfenster erzeugen mehr Daten und verlängern die aktive Zeit. Berechnet das Gerät RMS-Werte, Spitzenfaktor, Hüllkurve oder eine FFT direkt am Sensor, steigt der Rechen- und Speicherbedarf. Dafür kann es wesentlich weniger Daten übertragen.

Funkübertragung und Alarm

Das Funkmodul erzeugt meist den höchsten Stromimpuls. Im Normalbetrieb werden eventuell nur Zustandswerte übertragen. Bei einem Alarm kann der Knoten häufiger messen, mehrere Telegramme senden oder zusätzliche Spektraldaten übertragen. Genau dieses seltene, aber kritische Ereignis muss die Batterie ohne Neustart bewältigen.

Bei einem Vibrationssensor kann lokale FFT-Verarbeitung mehr Rechenenergie benötigen, gleichzeitig aber Funkenergie sparen. Entscheidend ist die Gesamtenergie pro Diagnosezyklus.

Zeitplan oder Alarm: zwei unterschiedliche Energieprofile

Warum Li-SOCl2 für industrielle Sensorknoten?

Li-SOCl2 ist eine nicht wiederaufladbare Primärchemie mit hoher Energiedichte, niedriger Selbstentladung und einer relativ stabilen Spannungsplattform. Diese Eigenschaften sind für autarke Sensoren interessant, deren Batteriewechsel Maschinenstillstand, Zugangstechnik oder hohen Wartungsaufwand verursachen kann.

Die nutzbare Kapazität hängt jedoch von der konkreten Last, Temperatur, Lagerdauer, Abschaltspannung und Passivierung ab. Nach längerer Inaktivität kann die natürliche Passivierung von Li-SOCl2-Batterien eine vorübergehende Spannungsverzögerung verursachen. Prüfen Sie deshalb den ersten Mess- und Funkzyklus nach einer definierten Lagerzeit.

Die PKCELL-Übersicht zu Primär-Lithiumbatterien für Überwachungsgeräte ordnet die Chemie in größere industrielle Monitoring- und IoT-Anwendungen ein. Für Vibrationssensoren muss diese allgemeine Auswahl anschließend durch Messdaten des konkreten Geräts präzisiert werden.

ER14505, ER18505 oder ER26500 auswählen

Die folgenden Modelle bilden drei verbreitete Baugrößen ab. Die Angaben stammen aus den PKCELL-Produktseiten und dienen als Vorauswahl. Vor der Freigabe sind das Datenblatt des genauen SKU und Tests mit der finalen Anschlusskonfiguration erforderlich.

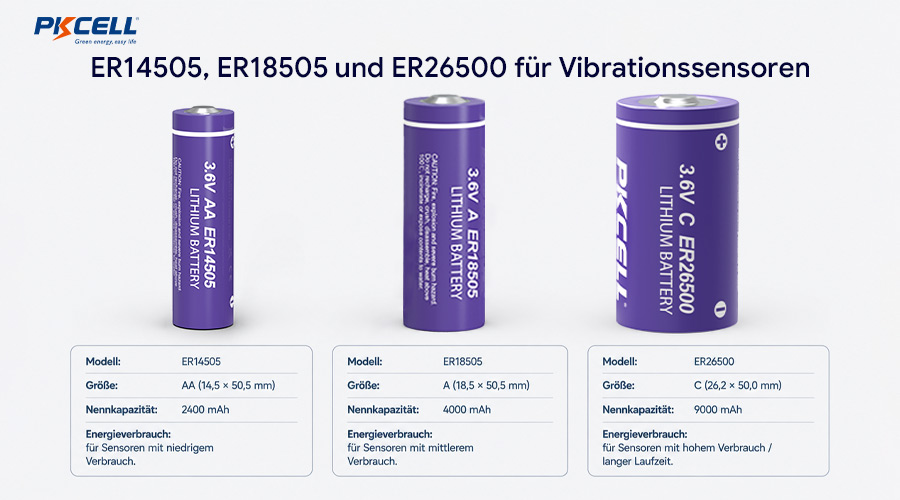

Für kompakte Sensorgehäuse kann die ER14505 im AA-Format ein Ausgangspunkt sein. Die ER18505 im A-Format bietet bei gleicher Länge mehr Kapazität. Die ER26500 im C-Format stellt eine größere Energiereserve bereit, benötigt aber deutlich mehr Volumen.

Wann benötigt ein Vibrationssensor einen HPC?

Ein Hybrid-Impulskondensator speichert Energie und stellt sie während eines kurzen Leistungsereignisses bereit. In einer ER + HPC-Konfiguration liefert die Li-SOCl2-Zelle die langfristige Energie, während der HPC den Impuls unterstützt. Das ist besonders relevant, wenn Funkmodul, Sensorstart oder mehrere Alarmtelegramme die Spannung unter die Systemgrenze drücken.

PKCELL bietet eine Serie von Hybrid-Impulskondensatoren sowie ER + HPC-Batteriepacks für IoT-Geräte. Ob eine solche Lösung erforderlich ist, muss aus dem realen Stromverlauf abgeleitet werden.

Für die Dimensionierung werden Spitzenstrom, Pulsdauer, Wiederholungsabstand, minimale Betriebsspannung, Temperatur, Innenwiderstand der Verkabelung, Kondensator-Leckstrom und Ladezeit zwischen den Pulsen benötigt. Messen Sie nicht nur einen einzelnen Sendeimpuls, sondern die vollständige Alarmsequenz bei ungünstiger Funkverbindung.

HPC ist kein Ersatz für ein Energiebudget. Der Kondensator unterstützt den Spitzenstrom, während die ER-Zelle weiterhin die gesamte langfristige Energie liefern muss.

Laufzeit mit Messung, FFT und Funk berechnen

Eine erste Abschätzung kann jeden Betriebszustand als Strom mal Zeit behandeln. Für eine robuste Prognose sollten reale Messwerte, Datenblattkurven und Reduktionsfaktoren verwendet werden. Besonders wichtig ist die Trennung zwischen regelmäßigem Verbrauch und seltenen Ereignissen.

1. Grundlast messen. Erfassen Sie den Schlafstrom des vollständigen Geräts einschließlich Regler, Speicher und Leckpfade.
2. Messfenster bilanzieren. Multiplizieren Sie Strom und Dauer von Sensorstart, Stabilisierung und Abtastung mit der Anzahl der Zyklen.
3. Verarbeitung erfassen. Messen Sie CPU-, RAM- und Flash-Aktivität für FFT, Filterung und Merkmalsextraktion.
4. Funkenergie addieren. Berücksichtigen Sie Senden, Empfangen, Verbindungsaufbau, Bestätigungen und Wiederholungen.
5. Alarmfälle modellieren. Definieren Sie eine realistische Häufigkeit und Dauer erhöhter Mess- und Funkaktivität.
6. Reserve anwenden. Planen Sie Temperatur, Lagerzeit, Passivierung, Abschaltspannung, Alterung und Streuung ein.

Gesamtenergie = Schlafmodus + Messung + Verarbeitung + Funk + Alarmereignisse + Servicebetrieb + Entwicklungsreserve.

Vergleichen Sie mindestens zwei Firmwarestrategien: häufige Übertragung kompakter Kennwerte und seltenere Übertragung umfangreicher Diagnosedaten. So wird sichtbar, ob mehr Edge-Verarbeitung oder mehr Funkaktivität für das konkrete System günstiger ist.

Temperatur und mechanische Vibration gemeinsam prüfen

Der Sensorknoten kann auf einem warmen Motor, an einer Pumpe im Außenbereich oder in einer kalten Produktionszone montiert sein. Die Batterietemperatur im geschlossenen Gehäuse kann deutlich von der Umgebungsluft abweichen. Temperatur beeinflusst Innenwiderstand, nutzbare Kapazität und Spannungsverhalten bei Impulsen.

Gleichzeitig ist die Batterie selbst der Maschinenbewegung ausgesetzt. Die Eignung als Energiequelle für einen Vibrationssensor bedeutet nicht automatisch, dass jede Anschlussvariante die mechanische Belastung des Einbauorts übersteht. Prüfen Sie die vollständige Baugruppe mit Halterung, Schweißfahnen, Leitungen und Stecker.

• Erfassen Sie Temperatur und Vibrationsspektrum am tatsächlichen Montagepunkt.
• Validieren Sie Kontaktstabilität während und nach der mechanischen Prüfung.
• Verhindern Sie Bewegung der Zelle im Gehäuse und Scheuern an Leitungen.
• Prüfen Sie Schweißstellen, Zugentlastung, Steckerverriegelung und Isolation.
• Wiederholen Sie Mess- und Funkzyklen nach Temperatur- und Vibrationsbelastung.

OEM-Konfiguration serienfähig spezifizieren

Für die Serienproduktion muss die Batterie als vollständige Konfiguration beschrieben werden. Die Seite für kundenspezifische Primär-Lithiumbatteriepacks zeigt mögliche Packvarianten. Zusätzlich unterstützt der PKCELL Custom Service die Abstimmung von Kabeln, Steckern, Lötfahnen, Etiketten und Packaufbau.

Eine technische Anfrage sollte enthalten:

• Versorgungsspannung und Abschaltschwelle des Geräts;
• Stromkurve für Schlafen, Messen, FFT, Funk und Alarm;
• Abtastrate, Messdauer und Anzahl der Zyklen pro Tag;
• Funkprotokoll, Paketgröße, Verbindungsaufbau und Wiederholungsstrategie;
• Temperatur- und Vibrationsprofil am Montagepunkt;
• maximaler Bauraum, Einbaulage und Befestigung;
• Steckerhersteller, Teilenummer, Pinout, Kabel und Polarität;
• Musteranzahl, Jahresbedarf, Zielland und Dokumentationsanforderungen.

Prüfplan vor der Serienfreigabe

Die Batterieauswahl ist erst abgeschlossen, wenn der finale Sensorknoten die definierten Grenzfälle besteht. Testen Sie mit Serienhardware, produktionsnaher Firmware, finaler Antenne und vollständigem Kabelsatz.

• erster Start sowie erster Funkimpuls nach definierter Lagerung;
• minimale Spannung während Abtastung, FFT und Übertragung;
• mehrere Alarmzyklen ohne ausreichende Funkabdeckung;
• Messung bei minimaler und maximaler Gerätetemperatur;
• Kontaktstabilität während mechanischer Vibration;
• Neustart, Datenverlust und Verhalten an der Abschaltspannung;
• Stichproben aus einem Pilotlos vor der Volumenfreigabe.

Definieren Sie vor dem Test numerische Kriterien für Mindestspannung, zulässige Kommunikationsfehler, mechanische Integrität und Funktionsverhalten. Eine korrekte Leerlaufspannung oder ein einzelner erfolgreicher Funkversuch reicht nicht für die OEM-Freigabe.

Häufige Fehler bei der Batterieauswahl

• nur den Datenblattstrom des Beschleunigungssensors zu betrachten;
• FFT-Verarbeitung, Speicherzugriffe und Sensorstabilisierung zu übersehen;
• mit durchschnittlichem Strom zu rechnen und die Mindestspannung nicht zu messen;
• Alarmserien und Funkwiederholungen nicht in das Worst-Case-Profil aufzunehmen;
• Rohdaten zu übertragen, obwohl lokale Merkmalsextraktion Energie sparen könnte;
• Temperatur und mechanische Vibration getrennt statt kombiniert zu validieren;
• eine lose Zelle zu testen, obwohl die Serie Kabel, Stecker und Halterung verwendet.

Häufig gestellte Fragen

Fazit: Das Diagnoseprofil bestimmt die Batterie

Bei drahtlosen Vibrationssensoren entsteht der Energiebedarf aus deutlich mehr als dem Funkmodul. Abtastrate, Messfenster, FFT, Speicher, Alarmlogik und Übertragungsstrategie beeinflussen sowohl den Jahresverbrauch als auch die kurzfristige Spitzenlast. Eine passende Li-SOCl2-Lösung muss beide Ebenen beherrschen.

ER14505, ER18505 und ER26500 decken unterschiedliche Platz- und Energieanforderungen ab. Wenn der Impuls die Mindestspannung gefährdet, kann ER + HPC eine geeignete Architektur sein. Die finale Freigabe sollte immer im Gerät, unter Temperatur und mit dem mechanischen Vibrationsprofil des Einsatzorts erfolgen.
