Heizkostenverteiler vs. Wärmezähler: Welche Batterie?

Heizkostenverteiler und Wärmezähler werden häufig gemeinsam unter dem Begriff Wärmemessung eingeordnet. Elektrisch sind sie jedoch nicht identisch. Ein kompakter Heizkostenverteiler am Heizkörper stellt andere Anforderungen an Baugröße, Temperatur und Funkprofil als ein Wärmezähler mit Durchfluss- und Temperatursensoren.

Wer nur die gewünschte Laufzeit nennt und anschließend die größte verfügbare Zelle auswählt, riskiert unnötige Kosten oder Spannungseinbrüche bei der Funkübertragung. Für eine belastbare Auswahl müssen Ruhestrom, Messzyklus, Speicherzugriffe, Display, Funkimpulse, Umgebung und Anschlusskonfiguration gemeinsam betrachtet werden. Li-SOCl2-Batterien mit 3,6 V sind dafür eine häufig genutzte Primärenergiequelle, sofern Zelle und Gerät als System validiert werden.

Der wichtigste Unterschied liegt im Geräteprofil

Heizkostenverteiler: kompakt und nah am Heizkörper

Ein elektronischer Heizkostenverteiler erfasst Temperaturwerte, verarbeitet sie, aktualisiert gegebenenfalls eine Anzeige, speichert Abrechnungsdaten und überträgt Informationen per Funk. Das Gehäuse ist klein und wird direkt am Heizkörper montiert. Dadurch sind Bauraum, Einbaulage und die lokale Wärmebelastung zentrale Auswahlkriterien.

Der durchschnittliche Strom kann sehr niedrig sein, doch der Sender erzeugt kurze Lastspitzen. Hinzu kommen Startvorgänge, Displayaktivität, Speicherzugriffe und mögliche Funkwiederholungen. Deshalb muss die Batterie nicht nur genügend Energie über viele Jahre bereitstellen, sondern auch die Mindestspannung während des ungünstigsten Ereignisses halten.

Wärmezähler: mehrere Messgrößen und Systemkomponenten

Ein Wärmezähler berechnet die übertragene Wärmeenergie aus Durchfluss und Temperaturdifferenz. Je nach Konstruktion versorgt die Batterie Rechenwerk, Temperaturfühler, Durchflusssensor, Anzeige, Speicher und Kommunikationsmodul. Ein Ultraschall-Wärmezähler kann beispielsweise andere aktive Messphasen besitzen als ein einfacher Heizkostenverteiler.

Der verfügbare Bauraum kann größer sein, gleichzeitig können längere Messzeiten, häufigere Abfragen oder ein leistungsintensiveres Funkmodul das Energiebudget erhöhen. Die Einbausituation an Rohrleitungen bringt zudem eigene Anforderungen an Temperatur, Feuchte, Kabel und Gehäuseintegration mit.

Warum Li-SOCl2 für lang laufende Wärmemessgeräte?

Li-SOCl2 ist eine nicht wiederaufladbare Lithium-Primärchemie mit einer Nennspannung von 3,6 V. Sie verbindet hohe Energiedichte mit niedriger Selbstentladung und ist in mehreren zylindrischen Baugrößen erhältlich. Diese Eigenschaften sind für versiegelte Messgeräte interessant, bei denen ein Batteriewechsel aufwendig oder während der vorgesehenen Nutzungsdauer nicht geplant ist.

Die Chemie allein garantiert jedoch keine bestimmte Betriebsdauer. Nutzbare Kapazität und Spannungsverlauf werden unter anderem durch Strom, Impulsprofil, Temperatur, Lagerzeit, Abschaltspannung und Passivierung beeinflusst. Die angegebene Lagerfähigkeit einer Zelle darf daher nicht mit der errechneten Gerätelebensdauer verwechselt werden.

Nach längeren Ruhephasen kann die natürliche Passivierung einer Li-SOCl2-Batterie zu einer vorübergehenden Spannungsverzögerung führen. Bei einem Wärmemessgerät ist deshalb besonders der erste Start oder Funkimpuls nach Lagerung und längerer Inaktivität zu prüfen.

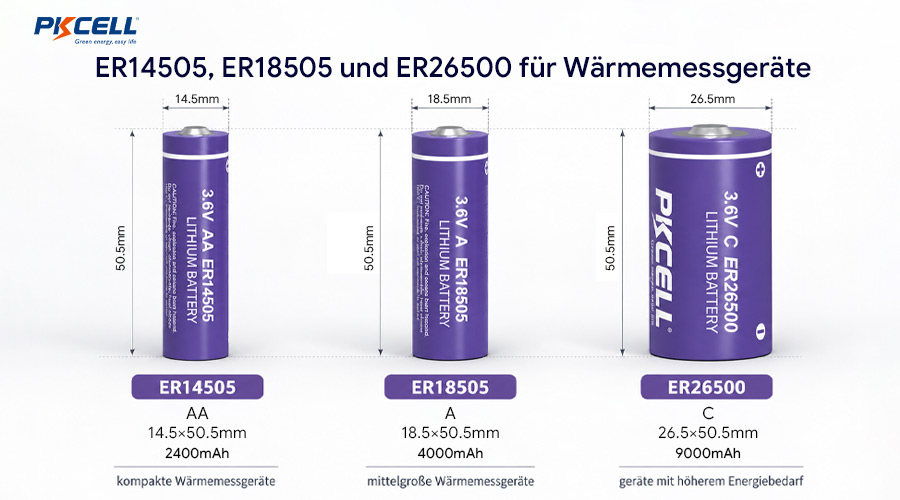

ER14505, ER18505 oder ER26500?

Die folgende Gegenüberstellung dient als erster Größenfilter. Die Werte stammen aus den aktuellen PKCELL-Produktseiten. Prüfen Sie vor Freigabe immer das Datenblatt der genauen Artikelvariante, insbesondere wenn Laschen, Kabel, Stecker oder eine kundenspezifische Packkonfiguration vorgesehen sind.

Die ER14505 im AA-Format ist ein sinnvoller Ausgangspunkt, wenn der Bauraum knapp ist. Die ER18505 im A-Format bietet mehr Nennkapazität bei gleicher Länge, aber größerem Durchmesser. Für ein größeres Energiebudget kommt die ER26500 im C-Format infrage.

Funkimpulse: Wann ist ER + HPC sinnvoll?

Der jährliche Energieverbrauch sagt nicht, ob die Versorgung während einer einzelnen Übertragung stabil bleibt. Ein Funkmodul kann für Millisekunden oder Sekunden deutlich mehr Strom ziehen als im Ruhemodus. Hoher Innenwiderstand, lange Anschlussleitungen, niedrige Temperatur oder Passivierung können die Spannung zusätzlich absenken.

Eine Kombination aus ER-Zelle und Hybrid-Impulskondensator kann sinnvoll sein, wenn die Zelle die langfristige Energie liefert, aber der Sender kurzzeitig mehr Leistung benötigt. Die PKCELL Hybrid-Impulskondensator-Serie umfasst ER + HPC-Konfigurationen für Messgeräte und IoT-Anwendungen.

Eine HPC-Lösung sollte nicht pauschal hinzugefügt werden. Für die Dimensionierung werden mindestens Spitzenstrom, Pulsdauer, Wiederholungsabstand, zulässiger Spannungseinbruch, Temperatur, Kondensator-Leckstrom und Ladezeit zwischen den Ereignissen benötigt. Ebenso muss geprüft werden, ob der zusätzliche Bauraum in das Gehäuse passt.

Entscheidend ist nicht der höchste Stromwert im Datenblatt, sondern die minimale Systemspannung während des realen Funkprofils am Ende der geplanten Nutzungsdauer.

Laufzeit aus dem tatsächlichen Arbeitszyklus berechnen

Eine seriöse Laufzeitprognose zerlegt das Gerät in Betriebszustände. Für Heizkostenverteiler und Wärmezähler können diese Zustände verschieden gewichtet sein. Messen Sie das Seriengerät oder einen repräsentativen Prototypen, statt ausschließlich typische Werte einzelner Bauteile zu addieren.

1. Ruhestrom erfassen. Berücksichtigen Sie Mikrocontroller, Zeitbasis, Speicher, Sensor-Frontend, Regler und Leckströme.
2. Messenergie bestimmen. Messen Sie Aufwachzeit, Sensorstabilisierung, Berechnung und Speicherung pro Zyklus.
3. Anzeige einbeziehen. Berücksichtigen Sie Aktualisierung, Aktivierungsdauer und Nutzerabfragen, falls ein Display vorhanden ist.
4. Funkprofil aufzeichnen. Erfassen Sie Senden, Empfangen, Handshake, Wiederholungen und Ereignisalarme mit der finalen Antenne.
5. Reduktionsfaktoren anwenden. Planen Sie Temperatur, Lagerzeit, Passivierung, Abschaltspannung, Alterung und Entwicklungsreserve ein.

Als Grundstruktur gilt: Gesamtenergie = Ruhephasen + Messzyklen + Anzeige + Speicher + Funk + Sonderereignisse + Reserve. Rechnen Sie mindestens ein Normal-, ein Kälte- beziehungsweise Wärmeszenario und einen Fall mit ungünstiger Funkverbindung.

Temperatur am Einbauort richtig bewerten

Ein Heizkostenverteiler sitzt nahe an einer Wärmequelle. Ein Wärmezähler kann an Rohrleitungen, in Verteilerschränken oder in feuchten technischen Bereichen montiert sein. In beiden Fällen reicht es nicht, nur die maximale Umgebungstemperatur des Gebäudes zu betrachten. Relevant ist die Temperatur, die Batterie im geschlossenen Gerät tatsächlich erreicht.

• Messen oder simulieren Sie die Batterietemperatur im ungünstigsten Heizbetrieb.
• Prüfen Sie den Funkimpuls nach vollständiger thermischer Konditionierung.
• Bewerten Sie Temperaturwechsel, Kondensation und mögliche Kriechströme auf der Elektronik.
• Positionieren Sie die Zelle nicht näher an der Wärmequelle als konstruktiv erforderlich.
• Bestätigen Sie Gehäusematerial, Isolierung und Kabelbeständigkeit für die Einsatzbedingungen.

Das Betriebstemperaturfenster der Zelle beschreibt eine Komponentengrenze. Es ist keine automatische Freigabe für das komplette Messgerät und keine Garantie für die volle Nennkapazität bei jeder Temperatur.

Anschlusskonfiguration für die OEM-Produktion

Viele Messgeräte verwenden keine lose Zelle, sondern eine werkseitig montierte Einheit mit Lötfahnen, Kabeln oder Stecker. Die elektrische und mechanische Spezifikation sollte deshalb Teil der Batterieauswahl sein. Über den kundenspezifischen Batterieservice von PKCELL lassen sich solche Anforderungen für OEM-Projekte abstimmen.

Eine fertigungstaugliche Anfrage nennt:

• Hersteller und Teilenummer des Steckverbinders;
• Pinbelegung und eindeutig markierte Polarität;
• Kabeltyp, Querschnitt, Länge und Toleranz;
• Material, Position und Orientierung von Lötfahnen;
• Schrumpfschlauch, Isolation, Zugentlastung und Befestigung;
• Etikett, Rückverfolgbarkeit, Verpackung und Zeichnungsrevision.

Eine andere Kabellänge oder ein nicht freigegebener Stecker kann den Spannungsabfall, die Montagezeit und die Fehlerwahrscheinlichkeit verändern. Prüfen Sie deshalb das finale Pack im realen Gehäuse und bewahren Sie eine freigegebene Referenz als Golden Sample auf.

Validierung vor der Serienfreigabe

Ein rechnerisch passendes Modell muss im Gerät geprüft werden. Verwenden Sie finale Hardware, Firmware, Antenne und Anschlussleitung. Ein geeignetes Prüfprogramm umfasst:

• Leerlaufspannung und Spannung unter repräsentativer Last;
• minimale Spannung und Erholung während mehrerer Funkimpulse;
• ersten Start nach definierter Lagerung zur Passivierungsbewertung;
• Funktion bei minimaler und maximaler Gerätetemperatur;
• schlechte Funkverbindung mit zusätzlichen Wiederholungen;
• mechanischen Sitz, Polarität, Zugentlastung und Montageprozess;
• Stichproben aus einem Pilotlos vor der Volumenbestellung.

Die Testgrenzen müssen vom Geräteentwickler festgelegt werden. Dazu gehören Mindestspannung, zulässige Wiederholungen, Temperaturgrenzen und Kriterien für einen Neustart oder Datenverlust. Eine normale Leerlaufspannung allein ist kein ausreichender Freigabenachweis.

Typische Fehler bei Wärmemessprojekten

• Heizkostenverteiler und Wärmezähler mit demselben pauschalen Lastprofil zu berechnen;
• Nennkapazität direkt durch einen geschätzten Durchschnittsstrom zu teilen;
• Funkwiederholungen, Empfangsfenster und schlechte Abdeckung zu ignorieren;
• nur bei Raumtemperatur zu testen, obwohl die Batterie nahe einer Wärmequelle sitzt;
• eine größere Zelle als Lösung für jeden Spannungseinbruch anzunehmen;
• Stecker, Kabelwiderstand und Polarität erst nach der elektrischen Freigabe festzulegen;
• die Batterie vor der Serienproduktion nicht nach definierter Lagerzeit zu prüfen.

Häufig gestellte Fragen

Fazit: Erst das Gerät vergleichen, dann die Batterie

Heizkostenverteiler und Wärmezähler verfolgen ein ähnliches Ziel, besitzen aber unterschiedliche Mess-, Funk-, Temperatur- und Einbauprofile. Eine zuverlässige Batterieauswahl beginnt deshalb mit dem tatsächlichen Arbeitszyklus. Erst danach werden Kapazität, Baugröße, Impulsfähigkeit und Anschlusskonfiguration festgelegt.

ER14505, ER18505 und ER26500 decken unterschiedliche Platz- und Energieanforderungen ab. Bei anspruchsvollen Funkpulsen kann ER + HPC eine passende Architektur sein. Entscheidend bleibt die Prüfung mit Serienhardware, finalem Kabelsatz und realistischen Temperatur- sowie Funkbedingungen.
