Cómo validar muestras Li-SOCl2 antes de una compra OEM

Recibir una muestra de batería Li-SOCl2 no significa que el proyecto esté listo para comprar miles de unidades. La muestra debe demostrar que mantiene la tensión cuando el dispositivo mide, transmite o acciona una carga; que responde después del almacenamiento; y que el conjunto mecánico coincide con el diseño aprobado.

Esta guía propone un proceso de validación para equipos OEM como medidores inteligentes, alarmas, registradores, rastreadores y sensores IoT. El objetivo no es imponer límites universales, sino convertir las necesidades reales del dispositivo en pruebas repetibles y criterios de aceptación escritos. Puede comenzar revisando la gama de baterías Li-SOCl2 de 3,6 V de PKCELL y después solicitar la configuración exacta que probará en su producto.

Antes de medir: congele el plan de prueba

Una muestra puede aprobar o fallar según el método utilizado. Antes de abrir la caja, prepare una hoja de validación con la versión del hardware, firmware, perfil de red, instrumento, temperatura, tiempo de almacenamiento y límites de aceptación. Registre también el modelo de celda, lote, fecha de fabricación y configuración del paquete.

El plan debe definir, como mínimo:

• tensión nominal del sistema y tensión de corte real del dispositivo;
• corriente de reposo, corriente máxima, duración y frecuencia de cada pulso;
• temperaturas de operación, almacenamiento y transporte;
• número de muestras y lotes que se evaluarán;
• modelo, dimensiones, cable, conector, polaridad, etiqueta y embalaje;
• criterios numéricos de aprobación, repetición y rechazo.

El límite correcto no es “la batería parece estable”, sino “la tensión nunca cruza el umbral de reinicio del producto durante el peor evento previsto, con el margen acordado”.

Ocho pruebas para validar muestras Li-SOCl2

1. Inspección de entrada y trazabilidad

Fotografíe el embalaje y verifique que la referencia recibida coincide con la cotización, el dibujo y la etiqueta. Revise daños, corrosión, fugas, deformación, terminales sueltos y aislamiento. Anote lote, código de fecha y cantidad. Si las muestras no son trazables, será difícil investigar una desviación posterior.

2. Tensión en circuito abierto, dimensiones y masa

Mida la tensión en circuito abierto con el mismo procedimiento para todas las unidades. Compruebe diámetro, longitud, posición de pestañas, longitud de cable y masa cuando estas variables sean parte del plano. Esta revisión detecta errores de identidad o montaje, pero no demuestra el rendimiento dinámico.

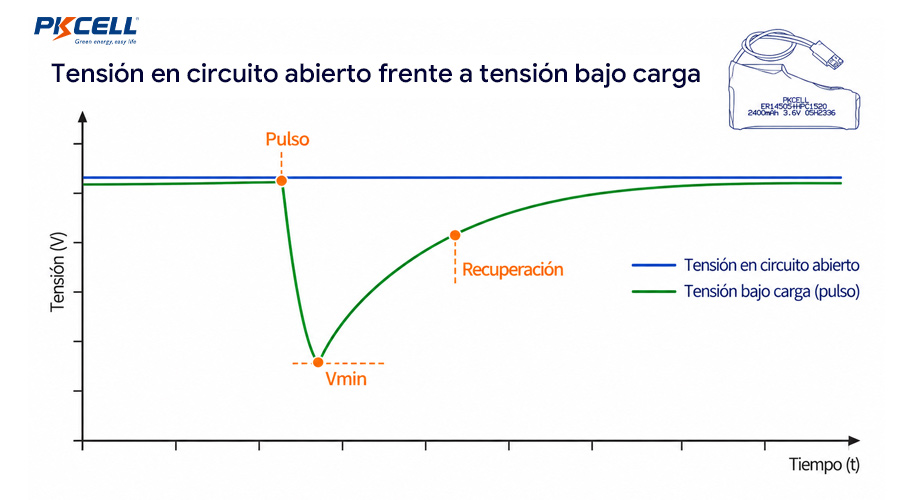

3. Tensión bajo una carga representativa

Aplique una carga que reproduzca un estado real del producto y registre la tensión inicial, la mínima y la estable. Hágalo con adquisición suficientemente rápida: un multímetro lento puede ocultar un descenso breve capaz de reiniciar el microcontrolador. Compare cada unidad con el límite funcional del dispositivo, no solo con la tensión nominal de 3,6 V.

4. Perfil de pulsos y tiempo de recuperación

Reproduzca el peor ciclo: arranque, lectura del sensor, transmisión, recepción y reintentos. Para un módem celular, pruebe también cobertura débil; para una alarma, varias transmisiones consecutivas. Registre corriente máxima, duración, tensión mínima y tiempo de recuperación entre pulsos.

Si una celda de tipo bobina aporta la energía necesaria pero la tensión cae demasiado durante el pico, evalúe la serie de condensadores de pulso híbridos o un paquete ER + HPC para IoT. El HPC debe dimensionarse con la forma del pulso, temperatura, fuga y tiempo disponible para recargarse; no se selecciona solo por capacidad nominal.

5. Pasivación después del almacenamiento

En Li-SOCl2 se forma de manera natural una capa de pasivación sobre el ánodo de litio. Esta contribuye a una baja autodescarga, pero después de un periodo sin uso puede aumentar temporalmente la resistencia interna y producir retardo de tensión al aplicar carga. La guía de PKCELL sobre pasivación de baterías Li-SOCl2 explica el fenómeno y sus efectos.

Para validar la muestra, acuerde un estado de almacenamiento representativo y mida el primer pulso, los pulsos siguientes y la recuperación. No aplique un procedimiento de despasivación improvisado: el método, la carga y la duración deben ser definidos y revisados con el proveedor para la celda concreta.

6. Temperatura mínima y máxima del proyecto

Acondicione la batería y el equipo durante el tiempo especificado antes de medir. Repita el perfil funcional en los extremos de temperatura previstos y durante la transición cuando sea relevante. La resistencia interna, la electrónica, el regulador, el cable y el condensador cambian con la temperatura, por lo que citar el rango de la celda no sustituye una validación del sistema completo.

7. Conector, cable, pestañas y polaridad

Compruebe fabricante y número de pieza del conector, pinout, polaridad, calibre y longitud del cable, soldadura, pestañas, aislamiento y alivio de tensión. Realice inserciones repetidas y una prueba de tracción definida por el plano. Mida además la caída de tensión del conjunto, porque una conexión con resistencia excesiva puede convertir una celda adecuada en un sistema inestable.

8. Integración en el dispositivo final

Instale las muestras en equipos representativos y ejecute el firmware de producción. Pruebe encendido, autodiagnóstico, transmisión, alarmas, memoria, watchdog y comportamiento en tensión baja. Incluya escenarios anómalos previsibles, como señal débil, sensor bloqueado o intentos repetidos de conexión. Las baterías primarias personalizadas deben validarse como conjunto, no como una celda aislada.

Matriz de aceptación: qué registrar y cuándo rechazar

La siguiente tabla sirve como plantilla. Sustituya cada “límite del proyecto” por un valor aprobado por ingeniería. Los umbrales dependen del modelo de celda, carga, temperatura, antigüedad, circuito y tensión de corte.

Seleccione muestras que representen la solución final

No apruebe una celda genérica si la producción utilizará un paquete con cable, conector y etiqueta. Para comparar formatos comunes, PKCELL ofrece páginas específicas para ER14505 de tamaño AA, ER26500 de tamaño C y ER34615 de tamaño D. Confirme siempre la revisión y los datos del SKU exacto en la ficha técnica vigente.

Cuando el diseño requiera personalización, entregue un plano controlado. El servicio de baterías personalizadas de PKCELL permite conversar sobre terminales, cables, conectores, etiquetas y configuración del paquete. Una descripción como “conector blanco de dos pines” no es suficiente para producción; indique fabricante, referencia, pinout, longitud, tolerancias y orientación.

De la muestra de ingeniería al lote piloto

1. Muestra de ingeniería. Confirma química, formato y viabilidad eléctrica con el prototipo.
2. Muestra de verificación de diseño. Utiliza la configuración mecánica final, el firmware previsto y criterios documentados.
3. Muestra dorada. Se firma y conserva como referencia física junto al plano, etiqueta, BOM y revisión de ficha técnica.
4. Lote piloto. Comprueba repetibilidad, montaje, embalaje, trazabilidad y controles de entrada antes de aumentar el volumen.
5. Producción en serie. Mantiene inspección por lote y un proceso escrito para cambios de materiales, componentes o proceso.

Documentos que deben acompañar la aprobación

Conserve un expediente de calificación que conecte la muestra física con la compra. Debe incluir la ficha técnica vigente, plano aprobado, informe de pruebas, identificación de lote, especificación de embalaje y lista de materiales aplicable. Para transporte y cumplimiento, solicite los documentos correspondientes al modelo y la ruta logística, como el resumen de ensayos UN38.3 y la SDS/MSDS cuando proceda.

UN38.3 está relacionado con ensayos para el transporte de baterías de litio; no demuestra por sí solo que la batería cumplirá el perfil de pulsos, la vida útil o el entorno de su dispositivo. Del mismo modo, una declaración general de certificados no sustituye la verificación de documentos del SKU exacto y del mercado de destino.

Errores frecuentes al aprobar muestras

• medir solo tensión en circuito abierto y declarar la batería aprobada;
• probar una carga resistiva constante cuando el producto tiene pulsos rápidos;
• usar una fuente de laboratorio en lugar de la batería durante la prueba de firmware;
• ignorar el primer pulso después del almacenamiento y la pasivación;
• probar a temperatura ambiente aunque el equipo trabaje en frío o calor;
• aceptar un conector similar sin confirmar número de pieza y polaridad;
• extrapolar una muestra correcta a todo el lote sin validación piloto;
• cambiar firmware, antena o estrategia de reintentos sin repetir las pruebas relevantes.

Preguntas frecuentes

Conclusión: apruebe datos, no impresiones

Validar muestras Li-SOCl2 antes de una compra OEM significa demostrar compatibilidad eléctrica, térmica, mecánica y documental con el producto final. La mejor decisión surge de un perfil de carga medido, límites de aceptación escritos y una muestra dorada que vincula celda, conector, etiqueta y plano. Después, el lote piloto confirma que la solución puede repetirse.
