Baterai untuk Sensor Perkebunan Berbasis LoRaWAN

Sensor perkebunan membantu tim lapangan memantau kelembapan tanah, curah hujan, suhu, kelembapan udara, kondisi mikroklimat, dan operasi irigasi dari lokasi yang tersebar. Ketika setiap node harus bekerja jauh dari jaringan listrik, keputusan baterai akan menentukan berapa lama sistem dapat beroperasi sebelum teknisi perlu kembali ke lapangan.

LoRaWAN cocok untuk pengiriman data berukuran kecil dengan interval tertentu, tetapi label “berdaya rendah” tidak berarti semua node memiliki kebutuhan energi yang sama. Waktu aktif sensor, spreading factor, daya pancar, interval uplink, pesan terkonfirmasi, percobaan ulang, dan aktuator irigasi dapat mengubah konsumsi secara signifikan. Karena itu, baterai Li-SOCl2 seri ER harus dipilih berdasarkan profil daya perangkat nyata, bukan hanya target masa pakai di atas kertas.

Jenis Sensor Perkebunan dan Pola Konsumsi Dayanya

Sebelum memilih baterai, bedakan node akhir LoRaWAN dari gateway. Artikel ini berfokus pada node sensor bertenaga baterai. Gateway biasanya menerima lalu lintas dari banyak node dan membutuhkan catu daya yang lebih besar, seperti jaringan listrik, sistem surya, atau baterai isi ulang dengan pengelolaan energi yang berbeda.

Sensor kelembapan tanah

Node bangun secara berkala, memberi daya pada probe, menunggu pembacaan stabil, menyimpan data, lalu mengirimkan hasil. Waktu pemanasan probe dan arus kebocoran rangkaian dapat lebih berpengaruh daripada yang terlihat dari spesifikasi radio saja.

Stasiun cuaca mikro

Sensor suhu, kelembapan, tekanan, curah hujan, kecepatan angin, atau kebasahan daun dapat menggunakan jadwal pengukuran yang berbeda. Sistem perlu menghitung seluruh sensor, mikrokontroler, penyimpanan lokal, dan radio sebagai satu anggaran energi.

Pemantauan tangki dan saluran irigasi

Sensor level atau tekanan dapat beroperasi dengan konsumsi rendah, tetapi lokasi yang jauh dari gateway dapat membutuhkan airtime lebih lama atau pengiriman ulang. Lihat juga solusi baterai PKCELL untuk IoT pertanian dan perangkat pemantauan jarak jauh.

Pengendali katup irigasi

Node yang hanya melaporkan data berbeda dari perangkat yang juga menggerakkan katup, relay, atau motor. Beban aktuator dapat mendominasi ukuran baterai dan mungkin memerlukan arsitektur paket, kapasitor, atau sumber daya yang berbeda.

Faktor LoRaWAN yang Mempengaruhi Masa Pakai Baterai

Dua perangkat dengan baterai dan interval pengiriman yang sama belum tentu memiliki masa pakai serupa. Parameter jaringan dan firmware dapat mengubah durasi serta frekuensi radio aktif.

• Spreading factor: airtime yang lebih panjang meningkatkan energi per pesan.
• Daya pancar: level transmisi yang lebih tinggi dapat meningkatkan konsumsi selama uplink.
• Payload dan interval: paket lebih besar atau pengiriman lebih sering menambah konsumsi tahunan.
• Confirmed uplink: menunggu acknowledgement dan melakukan pengiriman ulang menggunakan energi tambahan.
• Join procedure: proses bergabung kembali ke jaringan perlu dimasukkan ke skenario abnormal.
• Kualitas cakupan: penempatan antena, vegetasi, topografi, dan perubahan lingkungan dapat memengaruhi keandalan komunikasi.

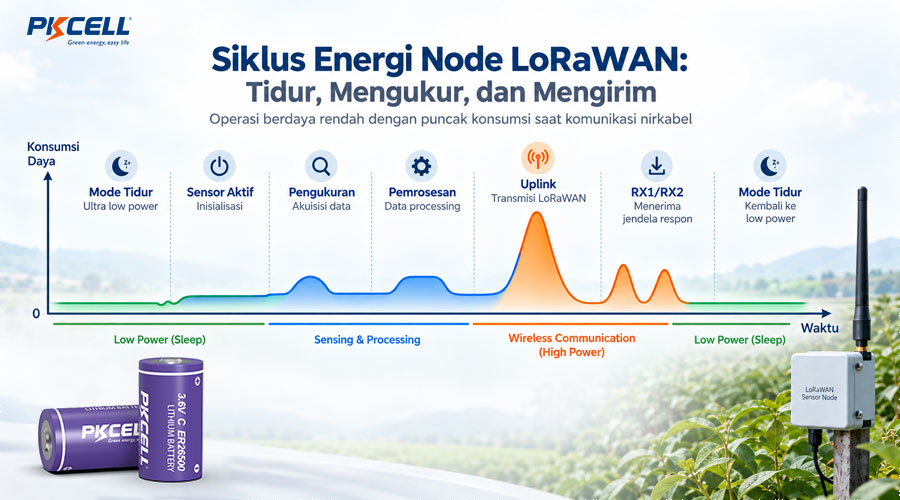

Optimasi baterai dimulai dari pengukuran satu siklus lengkap: tidur, menyalakan sensor, menunggu pembacaan, memproses data, mengirim, menerima jendela downlink, dan kembali tidur.

Mengapa Li-SOCl2 Cocok untuk Sensor Perkebunan?

Li-SOCl2 adalah baterai lithium primer 3,6 V yang tidak dapat diisi ulang. Kimia ini banyak digunakan pada sensor jarak jauh karena kepadatan energi tinggi, pelepasan muatan sendiri yang rendah, dan pilihan ukuran yang luas. Untuk instalasi yang sulit diakses, nilai utama bukan hanya harga sel, tetapi pengurangan kunjungan servis sepanjang umur perangkat.

Keunggulan praktis untuk node perkebunan meliputi:

• cadangan energi untuk operasi tidur yang panjang;
• tegangan nominal 3,6 V untuk banyak arsitektur elektronik industri;
• pilihan ER14505, ER26500, dan ER34615 untuk ruang serta kapasitas berbeda;
• opsi kabel, tab, konektor, dan paket baterai lithium primer khusus;
• integrasi ER + HPC untuk profil pulsa yang telah tervalidasi.

ER14505 vs ER26500 vs ER34615

Tabel berikut dapat digunakan untuk penyaringan awal. Data mengacu pada halaman produk PKCELL. Kapasitas yang dapat digunakan pada perangkat nyata akan dipengaruhi oleh suhu, arus, pulsa, tegangan cutoff, penyimpanan, dan margin desain.

Untuk desain AA, tinjau ER14505 2.400 mAh. Jika proyek membutuhkan kapasitas lebih besar tanpa beralih ke ukuran D, lihat ER26500 8.500/9.000 mAh. Untuk interval servis panjang dan ruang yang memadai, evaluasi ER34615 19.000 mAh.

Kapan LoRaWAN Membutuhkan HPC?

Banyak radio LoRaWAN dapat bekerja dengan sel ER yang dipilih dengan benar, sehingga HPC tidak boleh menjadi pilihan otomatis. Namun, kebutuhan dapat berubah ketika node memiliki beberapa sensor, radio berdaya lebih tinggi, aktuator, suhu rendah, resistansi jalur yang besar, atau tegangan cutoff yang ketat.

Evaluasi Hybrid Pulse Capacitor jika pengujian menunjukkan penurunan tegangan saat transmisi atau startup. Dalam paket ER + HPC, sel menyediakan energi jangka panjang dan HPC membantu memasok pulsa singkat. Ukuran HPC harus dipilih berdasarkan arus puncak, durasi, interval, tegangan minimum, ESR, suhu, dan waktu pengisian kembali.

Untuk node yang menggabungkan LoRaWAN dengan NB-IoT, GSM, GNSS, atau penggerak katup, lihat opsi paket baterai IoT ER + HPC. Pengujian tetap diperlukan karena nama teknologi radio saja tidak cukup untuk menentukan ukuran kapasitor.

Cara Menghitung Masa Pakai Node Perkebunan

Gunakan muatan yang dikonsumsi setiap mode. Kalikan arus dengan durasi untuk mode tidur, pemanasan sensor, pengukuran, pemrosesan, uplink, downlink, pengiriman ulang, dan aktuator. Jumlahkan seluruh siklus untuk memperoleh konsumsi harian.

Konsumsi harian = tidur + sensor aktif + pemrosesan + komunikasi + aktuator + skenario abnormal.

Kapasitas nominal kemudian perlu dikurangi dengan faktor derating yang mewakili suhu, usia penyimpanan, tegangan cutoff, pulsa, variasi produksi, kebocoran rangkaian, dan margin proyek. Panduan baterai lithium primer untuk perangkat pemantauan memberikan konteks tambahan untuk aplikasi jarak jauh.

1. Ukur perangkat lengkap. Jangan menjumlahkan nilai tipikal komponen tanpa menguji firmware dan papan aktual.
2. Catat satu siklus LoRaWAN lengkap. Sertakan RX1, RX2, acknowledgement, dan retry jika digunakan.
3. Buat skenario normal dan terburuk. Perhitungkan perubahan interval saat tanah kering, hujan tinggi, atau alarm aktif.
4. Validasi pada beberapa kondisi sinyal. Jarak, vegetasi, topografi, dan posisi antena dapat mengubah airtime atau retry.
5. Uji setelah penyimpanan. Periksa startup dan transmisi setelah baterai mengalami periode pasivasi yang relevan.

Tantangan Lingkungan di Perkebunan

Rentang suhu sel bukan satu-satunya pertimbangan. Enclosure luar ruang perlu mengendalikan masuknya air, kondensasi, korosi konektor, tarikan kabel, getaran, dan kerusakan mekanis selama aktivitas lapangan. Baterai tidak otomatis tahan air hanya karena dipasang pada sensor pertanian.

• tempatkan paket jauh dari titik akumulasi air dan permukaan kondensasi;
• tentukan gland, seal, strain relief, dan konektor sesuai enclosure;
• gunakan polaritas dan pinout yang terdokumentasi;
• hindari kebocoran arus dari papan yang lembap atau terkontaminasi;
• uji perangkat pada suhu, kelembapan, dan getaran yang mewakili lokasi;
• sediakan label serta nomor lot untuk ketertelusuran armada.

Li-SOCl2 atau Sistem Surya?

Li-SOCl2 cocok untuk node dengan konsumsi rata-rata rendah, interval komunikasi terbatas, dan kebutuhan minimum terhadap perawatan. Sistem surya lebih relevan ketika beban rata-rata lebih tinggi, sensor aktif lebih lama, aktuator sering bergerak, atau pengiriman data sangat intensif.

Namun, panel surya menambah kebutuhan desain untuk baterai isi ulang, pengendali pengisian, bayangan kanopi, kotoran, orientasi panel, dan degradasi komponen. Bandingkan biaya sistem dan servis secara menyeluruh. Untuk beberapa proyek, solusi terbaik dapat berupa baterai primer mandiri; untuk proyek lain, energy harvesting lebih masuk akal.

Kesalahan Umum dalam Proyek Sensor Perkebunan

1. Menggunakan angka konsumsi dari datasheet radio saja

Perangkat lengkap juga mencakup regulator, sensor, mikrokontroler, penyimpanan, indikator, dan kebocoran rangkaian.

2. Mengabaikan pemanasan sensor

Beberapa probe membutuhkan waktu stabilisasi sebelum pembacaan. Durasi aktif tersebut harus dimasukkan ke anggaran energi.

3. Tidak menghitung pesan ulang

Confirmed uplink, gangguan jaringan, atau cakupan buruk dapat menambah konsumsi di luar jadwal normal.

4. Memilih sel terbesar tanpa memeriksa enclosure

Sel yang lebih besar menambah cadangan energi, tetapi juga memengaruhi diameter, berat, pemasangan, dan biaya logistik.

5. Melewatkan pengujian pasivasi dan tegangan cutoff

Li-SOCl2 membentuk lapisan pasivasi alami selama penyimpanan. Uji apakah tegangan tetap berada di atas ambang perangkat saat startup dan uplink setelah penyimpanan.

Checklist RFQ Baterai Sensor Perkebunan

Siapkan data berikut agar pemasok dapat memberikan rekomendasi yang lebih relevan:

• jenis sensor, mikrokontroler, dan modul LoRaWAN;
• tegangan input serta tegangan cutoff perangkat;
• arus tidur, sensor aktif, transmisi, dan arus puncak;
• durasi dan frekuensi setiap mode;
• spreading factor, daya pancar, confirmed uplink, dan kebijakan retry;
• aktuator, katup, GNSS, NB-IoT, atau beban tambahan;
• target masa pakai dan kondisi lingkungan;
• ukuran, orientasi, kabel, tab, konektor, dan pinout;
• jumlah sampel, volume tahunan, negara tujuan, serta dokumen yang diperlukan.

Pertanyaan yang Sering Diajukan

Kesimpulan

Baterai untuk sensor perkebunan berbasis LoRaWAN harus dipilih dari profil energi lengkap, kondisi jaringan, lingkungan pemasangan, dan target servis. ER14505 menawarkan ukuran ringkas, ER26500 menyeimbangkan ukuran dengan cadangan energi, sedangkan ER34615 menyediakan kapasitas lebih besar untuk instalasi jarak jauh.

HPC berguna ketika pulsa menurunkan tegangan sistem, tetapi bukan kebutuhan otomatis untuk setiap radio LoRaWAN. Ukur perangkat nyata, validasi kondisi lapangan, lalu tentukan sel, kapasitor, konektor, dan enclosure sebagai satu sistem.
