Батарея для пожарного извещателя: CR123A или ER14250?

Беспроводной пожарный извещатель может годами работать с минимальным током, но в момент тревоги ему необходимо быстро активировать сенсорную схему, звуковой оповещатель и радиоканал. Поэтому выбор батареи нельзя сводить только к емкости или сроку хранения. Для надежной работы нужно сопоставить напряжение, импульсный ток, порог разряда, температурный диапазон и электрическую архитектуру устройства.

CR123A и ER14250 относятся к первичным литиевым батареям, но используют разные химические системы. CR123A обычно представляет собой LiMnO2 с номинальным напряжением 3,0 В и высокой импульсной способностью. ER14250 относится к Li-SOCl2, имеет напряжение 3,6 В и ориентирована на длительную работу при малом токе. Форм-фактор, напряжение и нагрузочная характеристика различаются, поэтому эти батареи нельзя считать прямыми заменами.

Как пожарный извещатель потребляет энергию?

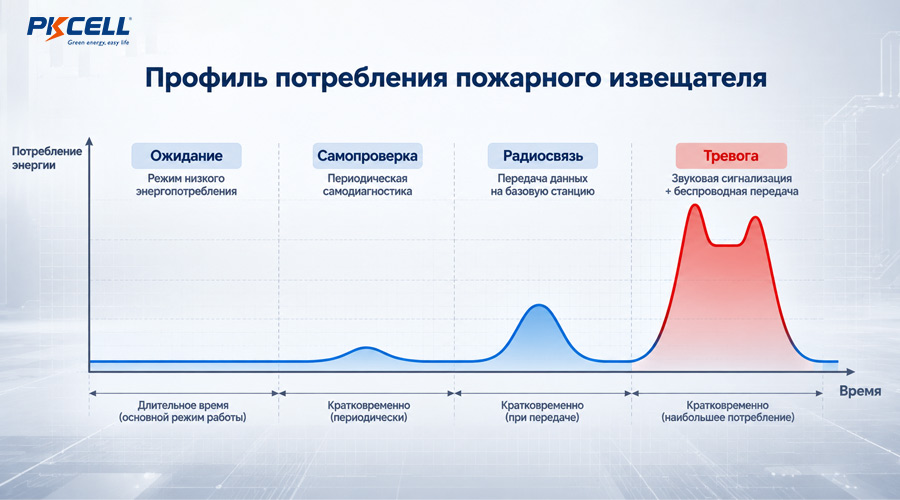

Профиль нагрузки пожарного извещателя состоит из нескольких режимов. Время, проведенное в каждом режиме, и его ток определяют реальный энергетический бюджет.

Длительный режим ожидания

Микроконтроллер, часы, память и сенсорная часть продолжают потреблять энергию даже без тревоги. На многолетнем горизонте важны не только паспортный ток сна, но и утечки преобразователя, защитной схемы, индикатора и загрязненной печатной платы.

Периодическая самопроверка

Устройство может запускать тест сенсора, контролировать батарею, активировать светодиод или обмениваться служебными данными с централью. Эти короткие события повторяются тысячи раз в течение срока эксплуатации.

Радиосвязь

Беспроводная модель передает контрольные сообщения, предупреждение о низком заряде и сигнал тревоги. Поиск сети, подтверждение и повторная передача могут увеличить как пиковый ток, так и длительность активного режима. Практические примеры долгосрочного питания представлены в разделе батарей для беспроводных детекторов.

Пожарная тревога

При тревоге извещатель может включить сирену, световой индикатор и радиопередатчик одновременно. Источник питания должен удерживать напряжение не только в начале срока службы, но и после длительного ожидания и частичного разряда.

Главные различия CR123A и ER14250

Сравнение ниже относится к стандартным элементам PKCELL с продуктовых страниц. Значения для конкретной партии, исполнения с выводами или батарейной сборки необходимо подтверждать актуальной спецификацией.

Для устройств с более высоким импульсным потреблением изучите CR123A LiMnO2 3,0 В. Для компактных малоточных узлов рассмотрите ER14250 Li-SOCl2 3,6 В. Выбор химии можно начать со сравнения цилиндрических батарей LiMnO2 и элементов Li-SOCl2.

Когда выбирать CR123A?

CR123A использует систему LiMnO2 и имеет номинальное напряжение 3,0 В. Ее высокая токовая способность полезна, когда устройство должно одновременно запитать сирену, радиомодуль или яркий индикатор. Этот тип элемента широко применяется в системах безопасности и беспроводных датчиках.

CR123A стоит рассматривать, если:

• электроника спроектирована под литиевую батарею 3,0 В;
• сирена или радиопередатчик создают значительный импульс;
• корпус рассчитан на размер 17 × 34,5 мм;
• порог предупреждения о разряде соответствует кривой LiMnO2;
• конкретная модель батареи включена в документацию устройства.

В практическом проекте PKCELL поставляла заказные сборки CR123A для системы пожарной и водяной защиты. Подробности доступны в примере применения CR123A в системе безопасности.

Когда выбирать ER14250?

ER14250 представляет собой компактный элемент 1/2 AA на основе Li-SOCl2 с номинальным напряжением 3,6 В. Он ориентирован на длительную малоточную работу. Низкий саморазряд делает его подходящим для сенсорных узлов, которые редко передают данные и не включают мощную локальную сирену.

ER14250 стоит рассматривать, если:

• вход электроники рассчитан на 3,6 В;
• средний ток очень мал, а импульс не превышает возможности элемента;
• важен компактный форм-фактор 1/2 AA;
• проект допускает инженерную проверку пассивации;
• сирена или мощный радиоканал питаются отдельно либо имеют умеренную нагрузку.

Влияет ли пассивация ER14250 на запуск?

В Li-SOCl2 на литиевом аноде естественно формируется защитный слой. Он снижает саморазряд, но после длительного хранения может временно увеличить внутреннее сопротивление. При резком включении нагрузки напряжение ER14250 способно просесть до восстановления.

Для пожарного извещателя это особенно важно: первая тревога после многолетнего ожидания должна отработать надежно. Испытывайте не только свежий элемент при комнатной температуре, но и первый импульс после хранения, работу при минимальной температуре, последовательность тревожных передач и состояние в конце расчетного срока службы.

Когда нужен импульсный конденсатор?

Конденсатор может принимать на себя кратковременную высокую нагрузку, пока батарея обеспечивает длительный энергетический запас. Такое решение рассматривают, если ER14250 подходит по напряжению, емкости и размеру, но просадка во время радиоимпульса оказывается чрезмерной.

Размер буфера определяют по пиковому току, длительности импульса, допустимой просадке, ESR, утечке, температуре и времени между событиями. Изучите решения ER + HPC, но обязательно подтвердите работу на реальном извещателе. Для индивидуальной геометрии доступны заказные первичные литиевые сборки.

Как рассчитать срок службы извещателя?

Расчет начинается с расхода заряда по каждому режиму. Ток умножают на длительность и частоту события, затем суммируют режим ожидания, самопроверку, индикацию, служебную связь, контроль батареи и расчетное число тревог.

Суточный расход = ожидание + самопроверка + индикация + связь + резерв тревоги.

Номинальная емкость не должна использоваться целиком без запаса. Учитывайте температуру, импульсную нагрузку, напряжение отсечки, саморазряд, старение, хранение, пассивацию, разброс компонентов и требуемый резерв безопасности.

1. Измерьте ток сна. Проверьте не только микроконтроллер, но и весь собранный прибор.
2. Запишите самопроверку. Учтите сенсор, светодиод и радиообмен.
3. Измерьте тревожный импульс. Зафиксируйте одновременно сирену, радио и минимальное напряжение.
4. Проверьте предупреждение о разряде. Алгоритм должен соответствовать выбранной химии.
5. Испытайте конец срока службы. Новая батарея не показывает поведение устройства после многолетней эксплуатации.

Что проверить до серийного производства?

• совместимость номинального и максимального напряжения;
• минимальное напряжение во время сирены и радиопередачи;
• порог и точность индикации низкого заряда;
• первый запуск после хранения;
• работу при минимальной и максимальной температуре;
• повторные тревоги без длительного восстановления;
• контакты, сварные выводы, провода, разъем и полярность;
• механическую фиксацию батареи при падении и вибрации;
• документы и испытания, необходимые для готового устройства.

Батарея является только одним компонентом пожарного извещателя. Соответствие и надежность должны подтверждаться на уровне готовой системы. Для обзора доступных направлений используйте раздел решений PKCELL для устройств безопасности.

Частые ошибки при выборе

1. Считать CR123A и ER14250 взаимозаменяемыми

У них разные напряжение, размеры, химия и токовая способность.

2. Выбирать только по сроку хранения

Длительное хранение не гарантирует работу сирены и радио в конце срока эксплуатации.

3. Игнорировать порог низкого заряда

Алгоритм, настроенный под одну кривую напряжения, может неверно оценивать состояние другой химии.

4. Проверять только напряжение холостого хода

Критическим параметром является минимальное напряжение под реальной тревожной нагрузкой.

5. Менять батарею в сертифицированном изделии

Для готового извещателя используйте только батарею, одобренную изготовителем устройства.

Данные для запроса цены и образцов

• тип извещателя и схема питания;
• номинальное и максимальное входное напряжение;
• ток сна, самопроверки, сирены и радиоканала;
• пиковый ток, длительность и частота импульсов;
• порог отключения и алгоритм low-battery;
• рабочая температура и срок хранения;
• целевой срок службы и резерв тревог;
• размеры, выводы, кабель, разъем и полярность;
• образцы, годовой объем, страна назначения и документы.

Часто задаваемые вопросы

Заключение

CR123A и ER14250 решают разные задачи. CR123A сочетает 3,0 В с высокой импульсной способностью и хорошо подходит для устройств с сиреной и активной радиосвязью. ER14250 обеспечивает 3,6 В в компактном корпусе 1/2 AA и ориентирована на длительную работу при малом токе.

Для нового проекта сначала зафиксируйте входное напряжение, ток сна, тревожный импульс, температурный диапазон и порог low-battery. Затем проведите испытания после хранения и в конце расчетного срока службы. Для готового пожарного извещателя всегда используйте только одобренный изготовителем тип батареи.
